第一章 前言
1.1 系统简介
南方测绘SenMOS智能监测系统通过对水位、水压、振动、倾斜、锚力、结构应力、位移和土压力等多种监测量进行自动化的监测，分析监测量的变化状态，及时发现不正常的现象，为大坝、边坡、桥梁等监测工程的管理和维护提供数据依据。系统向下兼容南方测绘多种型号的智能采集控制模块IControl-S，向上对接南方测绘监测生产管理信息平台，实现对终端设备的智能控制和预警管理。
1.2 版权所有
南方测绘SenMOS智能监测系统由广州南方测绘科技股份有限公司开发，软件产品以及说明文档版权属广州南方测绘科技股份有限公司，受著作权法保护，任何未经广州南方测绘科技股份有限公司书面同意的修改、复制或反编译均属违法行为，由于非法使用本软件产生的后果，广州南方测绘科技股份有限公司不承担任何法律责任，广州南方测绘科技股份有限公司保留对软件产品的解释权限。
1.3 技术支持
本手册主要针对南方测绘SenMOS智能监测系统的使用操作。
技术服务提供：广州南方测绘科技股份有限公司。
电话：020-85615518。
传真：020-85535343。
地址：广州市天河区黄埔大道中156号首层南方测绘。
第二章 SenMOS概述
SenMOS智能监测系统是采用TCP/IP、串口和电台等通信方式，控制南方测绘智能采集控制模块IControl-S，实现对水位计、渗压计、测振仪、倾角仪、锚索计、钢筋应力计、位移计和土压力计等多种传感器进行自动化监测，并且能够满足多种应用场景的工具型软件。SenMOS能够对多种监测量进行定时定点的全自动化监测，并实时解算变化量，生成变化量曲线和报表，实现了自动控制采集，实时解算，成果输出一体化。
2.1 性能特点
采用SenMOS智能监测系统进行变形监测，具有以下性能特点：
①SenMOS兼容南方测绘多种型号的智能采集控制模IControl-S，能够对多种类型的传感器进行周期性的重复观测，只需人工设定监测点集、采集间隔，就能在指定时间的时间对传感器进行监测，期间无需人工干预；
②SenMOS支持传感器“单传感器/单通道”、“多传感器/多通道”、“单传感器/多通道”、“多传感器/多通道/组合”、“单传感器/单通道/多弦”和“单传感器/单通道/修正”等多种应用模式，能够满足监测工程的多种需要；
③SenMOS支持监测过程中对监测点采集间隔的修改，支持对传感器、南方测绘智能采集控制模块和连接通道的更换，支持对模块系统时间的自动校正和对历史数据的自动获取；
④SenMOS能够对监测点进行本次变化量和累积变化量的统计分析并生成报表，确保更加直观的反应监测点的变化状态。同时，SenMOS能够对接南方测绘监测生产管理信息平台，实时上传监测数据，实现对监测点的实时预警管理。
2.2 主要功能
2.2.1 数据采集
对水位、水压、振动、倾斜、锚力、结构应力、位移和土压力等多种监测量进行自动化的采集。
2.2.2 数据统计
①自动计算并生成各类图表；
②自动生成单个监测点多周期本次和累积变化量曲线图；
③自动生成多个监测点多周期本次和累积变化量曲线图；
④自动生成监测报表。
2.3 运行环境
2.3.1 设备
①外部设备：用于数据采集的传感器；
②软件环境：安装Window系统的计算机或者平板电脑；
③通讯设备：1.串口通信方式需要串口通信电缆；
2.TCP/IP通信方式需要GPRS模块或者电台。
2.3.2 接口
软件运行期间数据传输采用的方式有：TCP/IP、串口和电台等通信方式。
2.4 软件安装

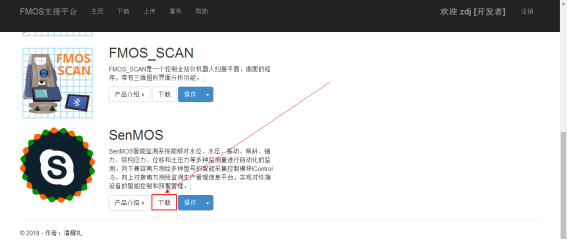

①登录FMOS支援平台【http:39.108.231.58:8083】->点击【Learn more】->点击【下载】
②【解压下载的SenMOS安装包】->双击【setup.exe】->【启动SenMOS安装程序】

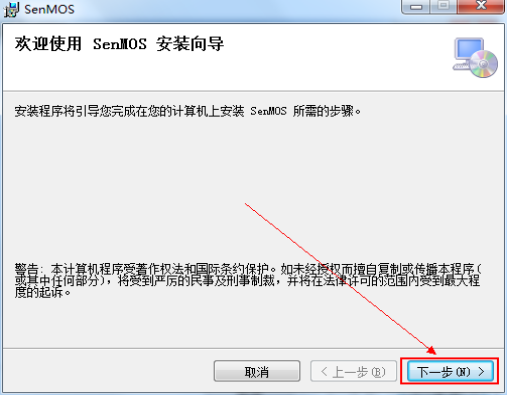

③进入【安装向导】->点击【下一步】

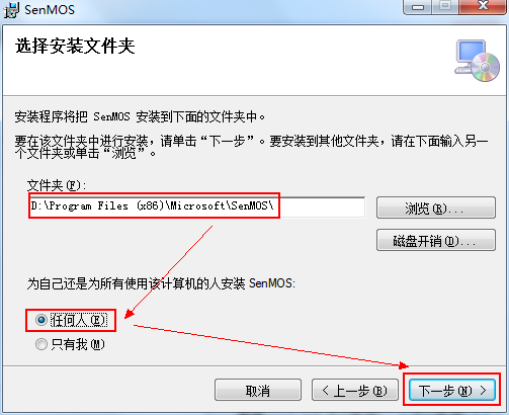

④选择【安装路径】->点击【下一步】

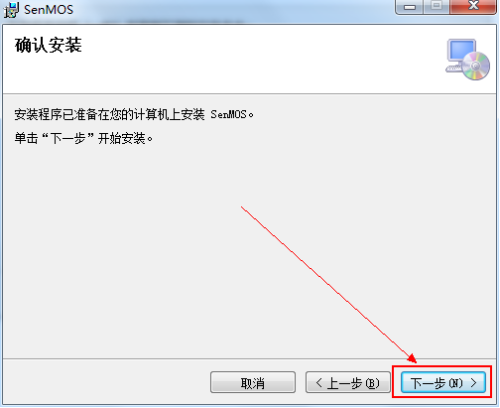

⑤【确定安装】->点击【下一步】

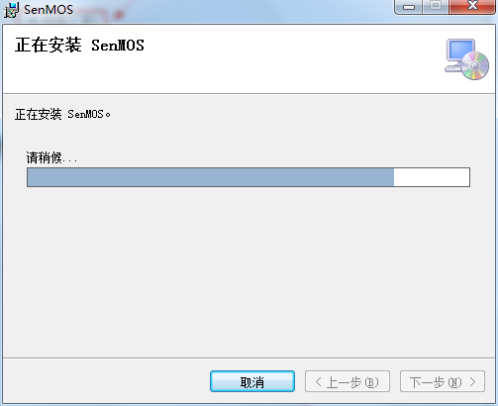

⑥【正在安装】

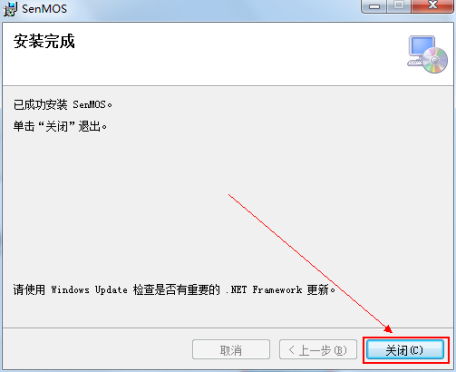

⑦点击【关闭】->【安装完成】
2.5 软件卸载

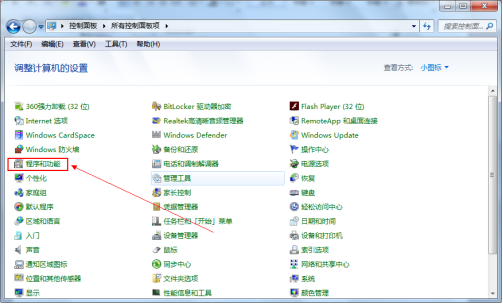

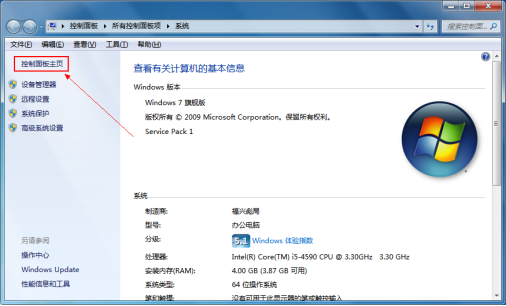

①【计算机】->【右键】->点击【控制面板主页】
②点击【程序和功能】

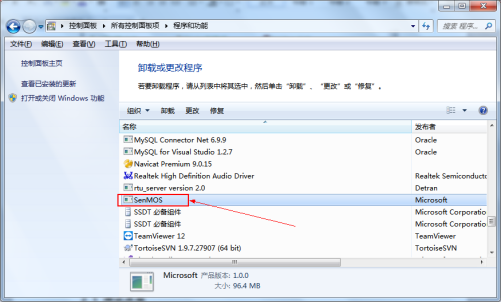

③点击【SenMOS】->【右键】->点击【卸载】
④【卸载完成】
2.6 软件注册

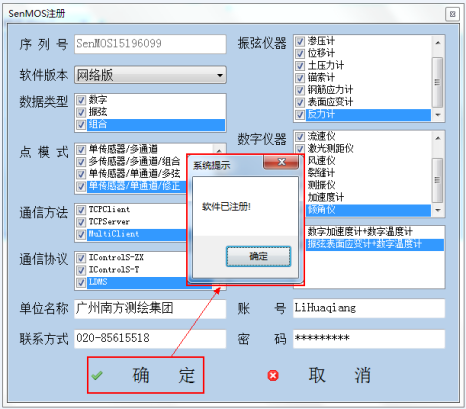

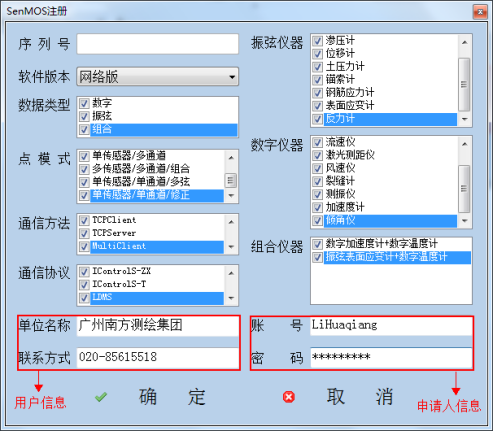

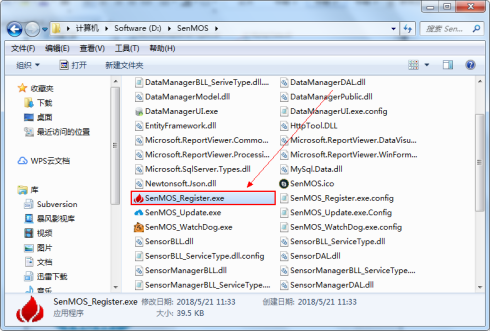

①【SenMOS安装目录】->双击【SenMOS_Register.exe】->【启动SenMOS注册程序】

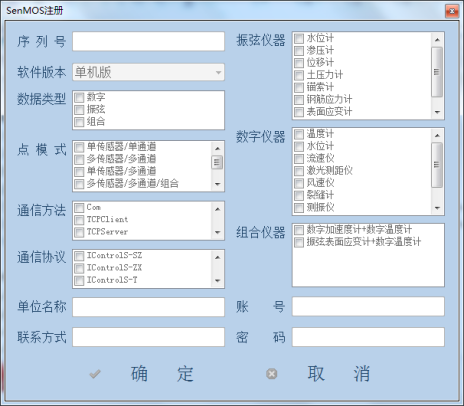

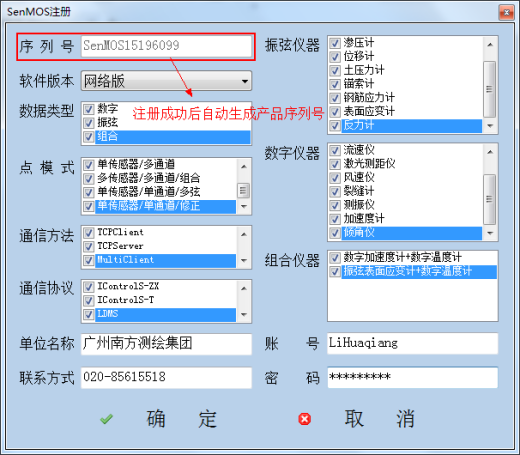

②选择【SenMOS服务】->输入【用户信息】和【申请人信息】->点击【确定】->【注册SenMOS】
③【SenMOS注册成功】
④SenMOS注册成功后不可重复注册
⑤SenMOS注册程序在完成注册后调整为不可用状态
2.7 软件登录
①SenMOS在成功注册之前无法使用
②SenMOS支持MySQL数据库,软件启动时，将测试数据库连接，测试连接成功之后直接进入系统主界面，否则需要手动输入用户名[默认为root]、密码[与安装时设置的密码一致]和端口[与安装时设置的端口一致(默认为3306)]进行测试，测试连接成功之后进入系统主界面。
2.8 软件更新

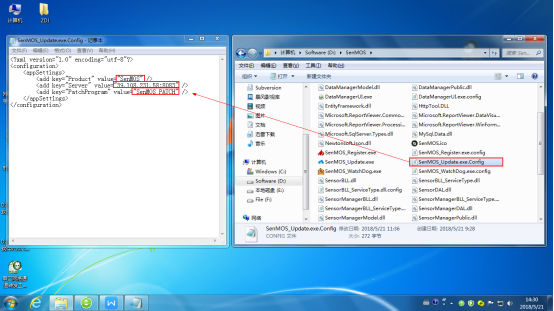

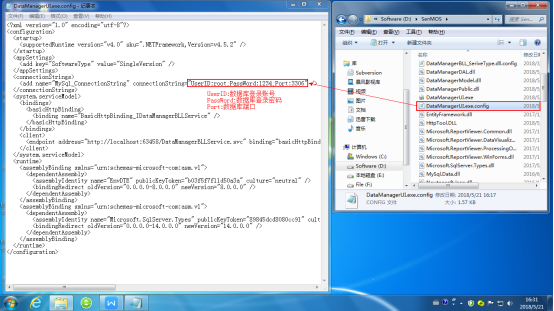

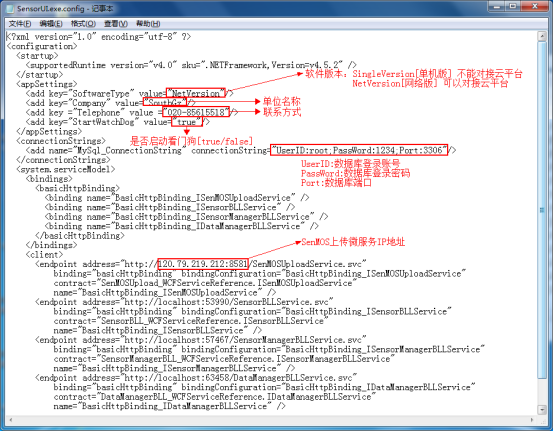

①【SenMOS安装目录】->【修改配置文件】

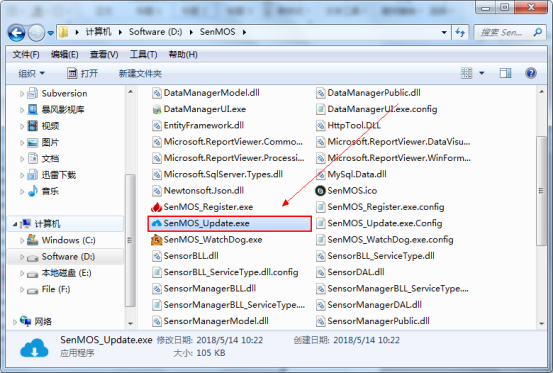

②【SenMOS安装目录】->双击【SenMOS_Update.exe】->【启动SenMOS更新程序】
③选择【版本】->点击【下一步】
④点击【下一步】->【完成更新】
3.1 项目管理

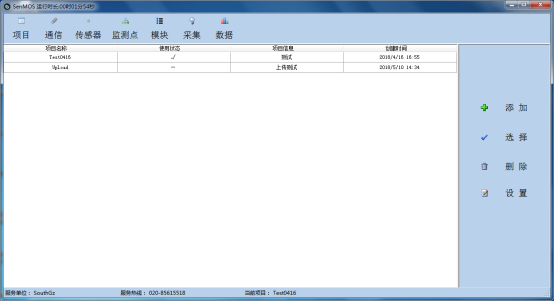

①【主界面】

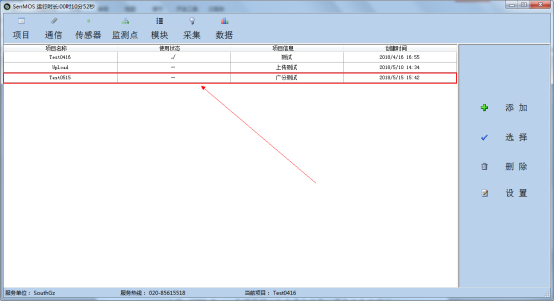

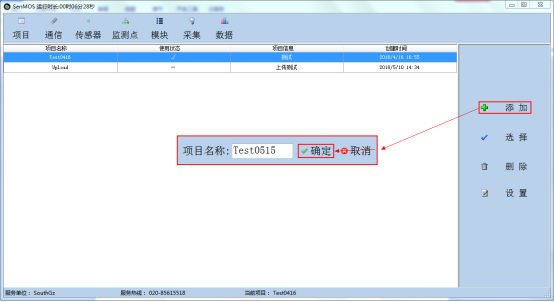

②点击【添加】->输入【项目名称】和【项目信息】->点击【确定】
③【项目添加完成】

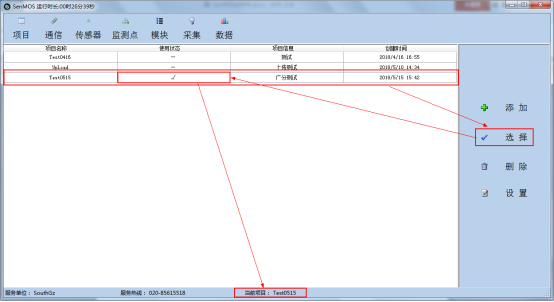

④选择【项目】->点击【选择】->【选择需要使用的项目】

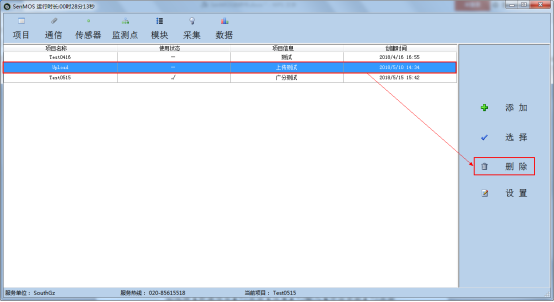

⑤选择【项目】->点击【删除】->【删除项目】

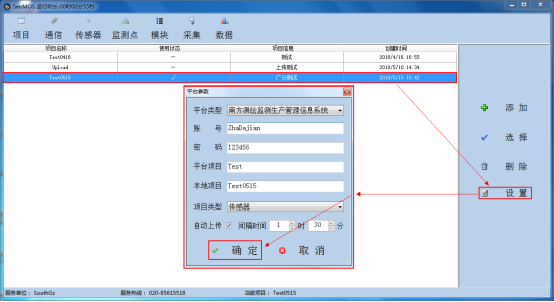

⑥选择【新建项目】->点击【设置】->输入【平台参数】->点击【确定】->【完成平台参数设置】
⑦选择【已设平台参数项目】->点击【设置】->修改【平台参数】->点击【确定】->【完成平台参数修改】
说明：
1.项目信息是对项目地点、项目单位等信息进行说明；
2.一个项目可以连接多个南方测绘智能采集控制模块[模块型号和通信方式不限]，可以连接多个传感器[类型不限]，可以设置多个监测点[监测点的应用模式不限]，不同监测点的采集间隔和采集次数可以任意设置；
3.项目设置好平台参数后会自动对接平台，定时上传当前项目的监测数据，修改平台参数后会重新对接平台。
3.2 通信连接
3.2.1 串口通信

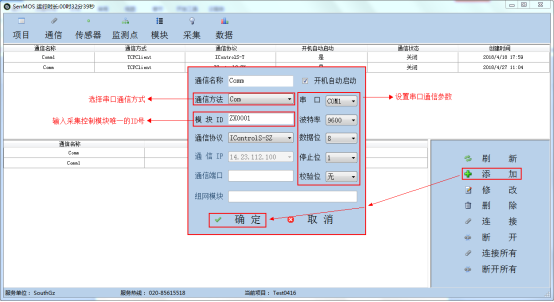

①点击【添加】->输入【通信参数】->点击【确定】->【串口通信连接添加完成】
说明：
1.选中[开机自动启动]后将在选择项目后开启当前串口通信连接；
2.串口通信参数默认设置[波特率：9600 数据位：8 停止位：1 校验位：无]；
3.串口通信方式只能对应连接一个采集控制模块。
3.2.2 TCPClient通信

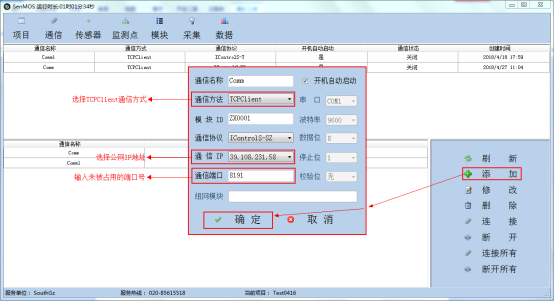

①点击【添加】->输入【通信参数】->点击【确定】->【TCPClient通信连接添加完成】
说明：
1.选中[开机自动启动]后将在选择项目后开启当前TCPClient通信连接；
2.[39.108.231.58]为广州南方测绘科技股份有限公司广州分公司的服务器IP地址；
3.TCPClient通信方式适用于本机没有公网IP地址的情况，需要借助外部的服务器进行数据转发；
4.TCPClient通信方式只能对应连接一个采集控制模块。
3.2.3 TCPServer通信

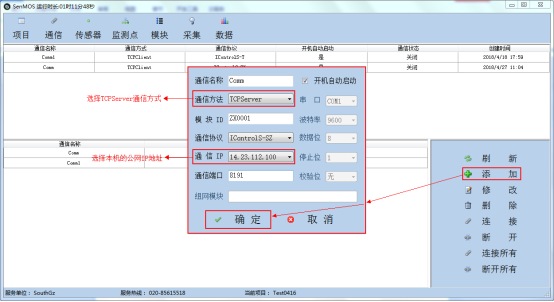

①点击【添加】->输入【通信参数】->点击【确定】->【TCPServer通信连接添加完成】
说明：
1.选中[开机自动启动]后将在选择项目后开启当前TCPServer通信连接；
2.TCPServer通信方式适用于本机有公网IP地址的情况；
3.TCPServer通信方式只能对应连接一个采集控制模块。
3.2.4 MultiClient通信
①点击【添加】->输入【通信参数】->点击【确定】->【MultiClient通信连接添加完成】
说明：
1.选中[开机自动启动]后将在选择项目后开启当前MultiClient通信连接；

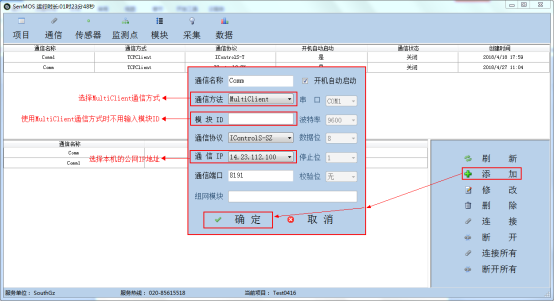

2.MultiClient通信方式适用于本机有公网IP地址的情况。
3.MultiClient通信方式可以对应连接多个采集控制模块。
3.2.5 更多操作

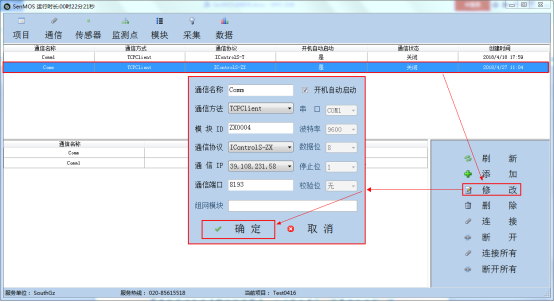

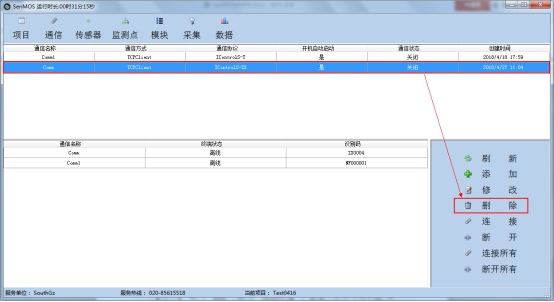

①选择【通信参数】->点击【修改】->修改【通信参数】->点击【确定】->【完成通信参数修改】
②选择【通信参数】->点击【删除】->【删除通信参数】

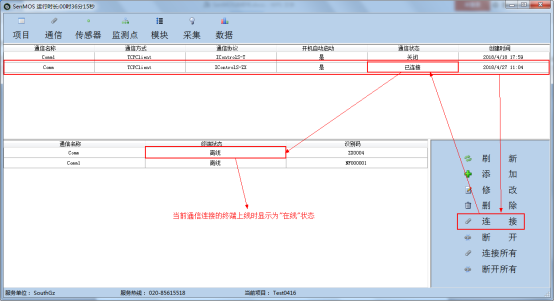

③选择【通信参数】->点击【连接】->【打开通信连接】

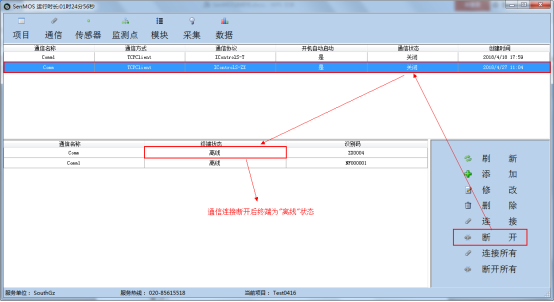

④选择【通信参数】->点击【断开】->【断开通信连接】
⑤点击【连接所有】->【连接当前项目所有的通信连接】
⑥点击【断开所有】->【断开当前项目所有的通信连接】
⑦点击【刷新】->【重启当前项目所有的通信连接】
说明：
1.IP地址可能存在多个[例如：笔记本电脑插了网线，又发WIFI时，IP地址可分为“以太网适配器本地IP地址”和无线网卡的IP地址，无线网卡的IP数量视其他设备使用WIFI数量而定]，可以按照如下步骤查看：

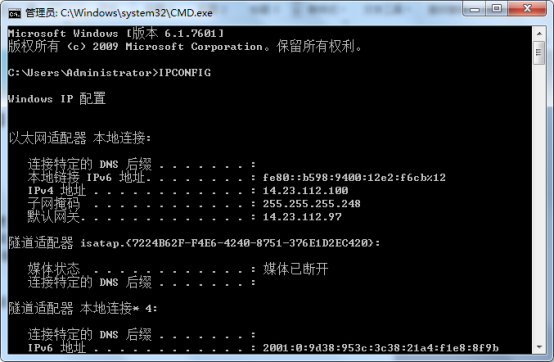

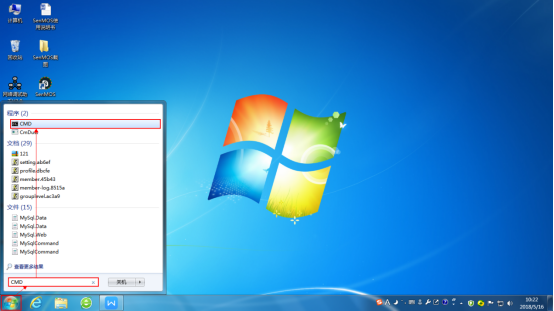

①点击【任务栏】->输入【CMD】->点击【CMD】
②输入【IPCONFIG】->查询【IP地址】
2.如果本地使用的不是公网IP地址上网，需要购买动态域名解析软件[例如：花生壳]，设置网络映射;
3.添加/删除/修改/刷新通信参数后将自动连接当前项目的所有通信连接；
4.修改通信参数时可以将当前通信修改修改为任意已支持的通信连接[例如：【TCPClient】->【TCPServer】]，也可以修改通信协议[例如：【IControlS-SZ】->【IControlS-ZX】]；
5.更换采集控制模块后，将自动更新与之对应通信连接的模块ID；
①IControlS-SZ：用于四通道485采集控制模块通信；
②IControlS-ZX：用于八/十六/二十通道振弦采集模块通信；

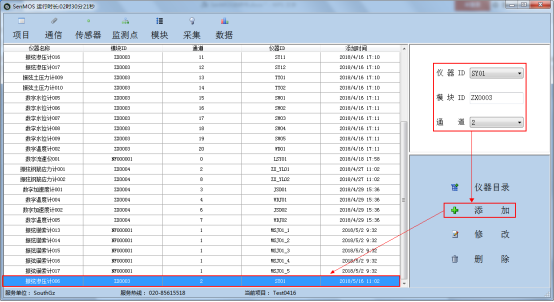

3.3 仪器设置

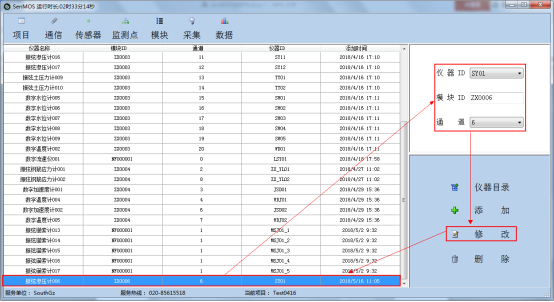

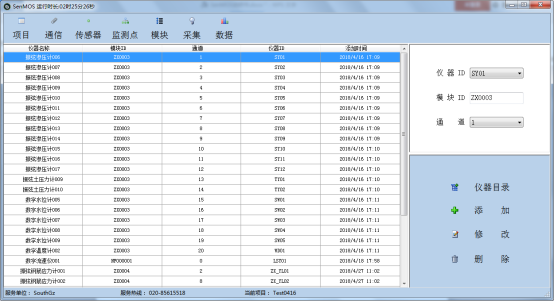

②输入【仪器ID】、【模块ID】和【通道】->点击【添加】->【仪器添加完成】
③选择【仪器】->修改【仪器ID】、【模块ID】和【通道】->点击【修改】->【仪器修改完成】

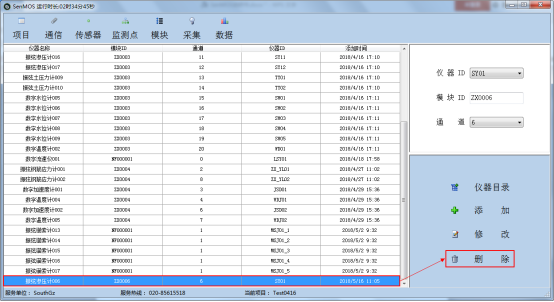

④选择【仪器】->点击【删除】->【仪器删除完成】
说明：

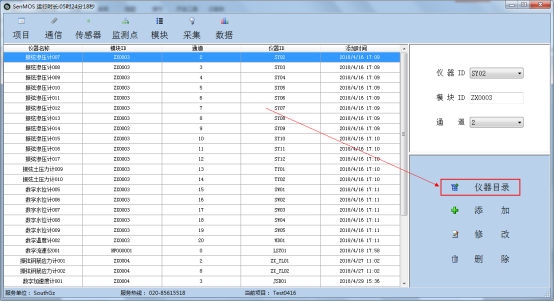

1.点击【仪器目录】启动SenMOS仪器信息管理系统SenMOS_SMS，用于仪器信息的录入和管理；
2.模块、通道或者仪器可以任意更换，但是需要在更换时修改对应仪器的信息，同时需要注意以下几种情况：
①仪器正常，只需要更换模块或者通道时，不需要修改当前仪器对应的监测点；
②仪器异常，更换仪器时，需要同步更新当前仪器对应的监测点；
③仪器正常，模块异常，不切换通道时，修改【模块ID】；
④仪器正常，模块异常，切换通道时，修改【模块ID】和【通道】；
⑤仪器正常，模块正常，通道异常时，修改【通道】；
⑥仪器异常，模块正常，通道正常时，修改【仪器ID】；
⑦仪器异常，模块正常，通道异常时，修改【仪器ID】和【通道】；
⑧仪器异常，模块异常，不切换通道时，修改【仪器ID】和【模块ID】；
⑨仪器异常，模块正常，切换通道时，修改【仪器ID】、【模块ID】和【通道】。
3.仪器ID列表是自动加载的，在仪器信息管理系统SenMOS_SMS里面添加了新的传感器信息之后，仪器ID列表会自动更新。

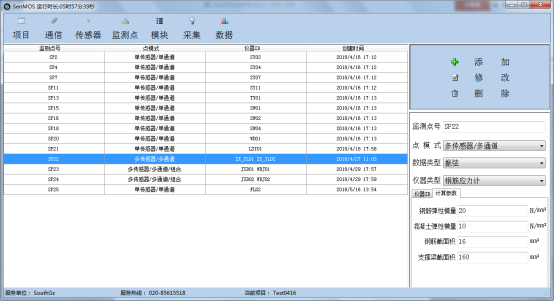

3.4 测点设置

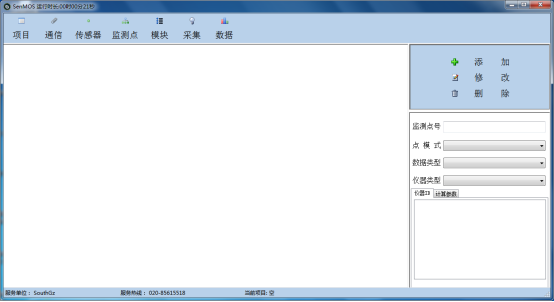

①【主界面】

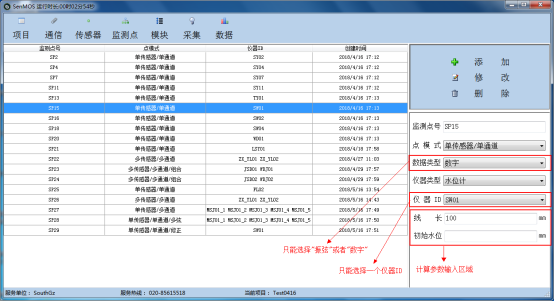

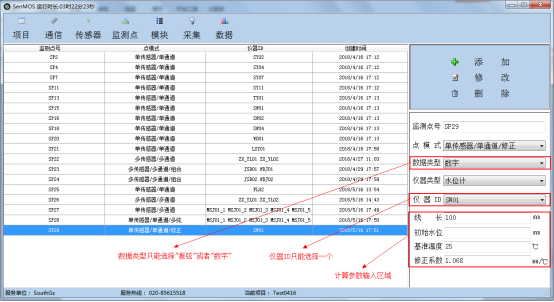

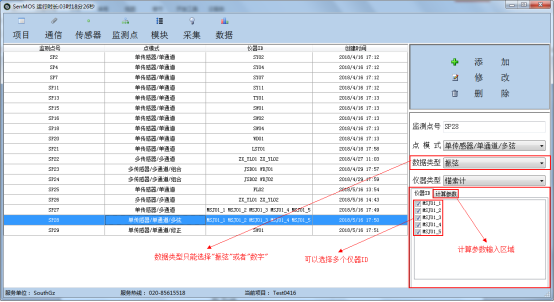

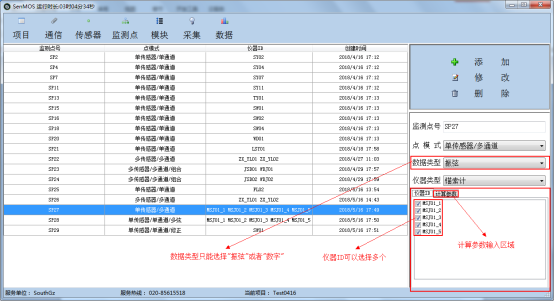

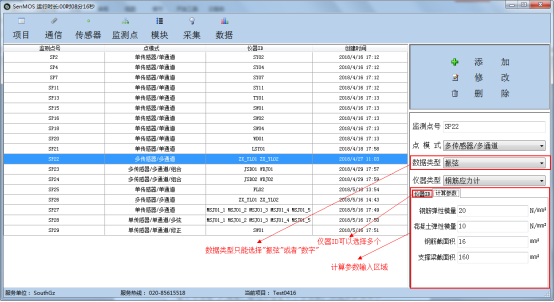

②输入【监测点号】、【点模式】、【数据类型】、【仪器类型】【仪器ID】和【计算参数[部分仪器没有]】->点击【添加】->【监测点添加完成】
③选择【监测点】->修改【监测点号】、【点模式】、【数据类型】、【仪器类型】【仪器ID】和【计算参数[部分仪器没有]】->点击【修改】->【监测点修改完成】
④选择【监测点】->点击【删除】->【监测点删除完成】
说明：
1.SenMOS支持使用多种传感器应用模式创建监测点，具体说明如下：
①单传感器/单通道：监测点包含单个传感器，只需要连接采集控制模块的单个通道，通道采集一组数据，支持的传感器如下：
振弦：
数字：
示例：

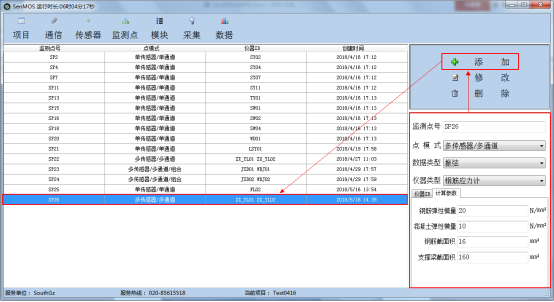

②多传感器/多通道：监测点包含多个同种类型的传感器，每个传感器只需要连接采集控制模块的单个通道，每个通道采集一组数据，支持的传感器如下：
振弦：
示例：
③单传感器/多通道：监测点包含单个传感器，但是需要连接采集控制模块的多个通道，每个通道采集一组数据，支持的传感器如下：
振弦：
示例：

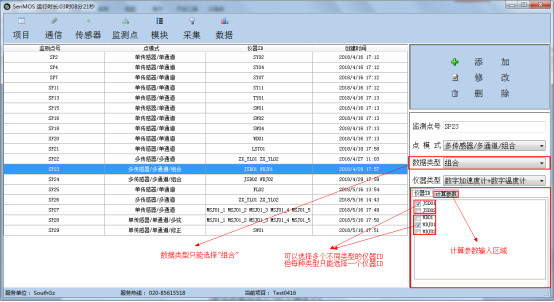

④多传感器/多通道/组合：监测点包含多个不同类型的传感器，每个传感器只需连接采集控制模块的单个通道，每个通道采集一组数据，支持的传感器如下：
组合：
示例：
⑤单传感器/单通道/多弦：监测点包含单个传感器，只需要连接采集控制模块的单个通道，通道采集多组数据，支持的传感器如下：
振弦：
示例：
⑥单传感器/单通道/修正：监测点包含单个传感器，只需要连接采集控制模块的单个通道，通道采集多组数据，支持的传感器如下：
振弦：
数字：
示例：
2.SenMOS支持两种类型【振弦[RS232信号]和数字[RS485信号]】的传感器；
3.修改监测点时可以任意修改应用模式[例如：【单传感器/单通道】->【单传感器/单通道/修正】]，也可以任意修改仪器类型、仪器ID和计算参数；
4.选择数据类型和仪器类型后将自动加载当前项目对应已添加的传感器到仪器ID列表。
3.5 模块设置
①【主界面】

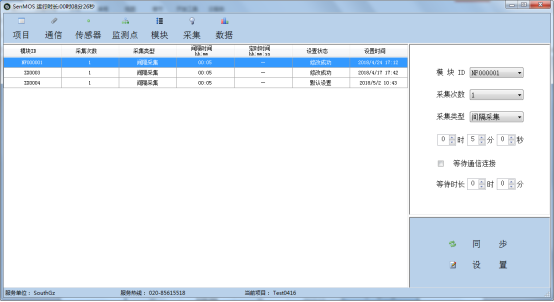

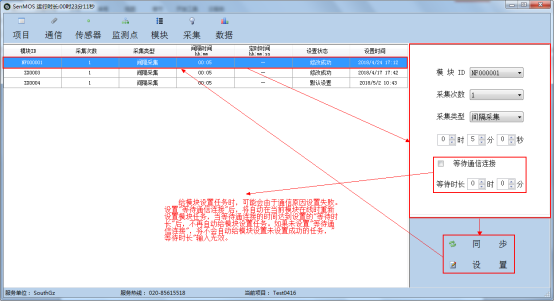

②选择【模块】->输入【采集次数】、【采集类型】、【间隔时间/定时时间】、【是否等待通信连接】和【等待时间】->点击【同步/设置】->【同步/设置模块任务】
说明：
1.模块ID列表会自动加载当前项目所有的采集控制模块，默认设置的任务为间隔5分钟采集一次；
2.采集次数最多可设置三次，一般只需要设置一次就足够，控制模块在采集数据时已经采集过多次；
3.采集类型包括【间隔采集】和【定时采集】，设置【间隔采集】后每间隔一定时间采集一次数据，设置【定时采集】后每天在固定的时间采集一次数据；
4.对当前模块设置的任务将作用于当前模块连接的所有仪器；
5.更改模块任务有【同步】和【设置】两种方式，具体说明如下：
①【同步】无需与采集控制模块建立通信连接，只是将当前项目当前模块的任务信息同步成采集控制模块已经设置好的任务，一般作用于需要接入的采集控制模块不是出厂设置的任务，已经设置了其他任务，同步成功后显示为【修改成功】状态；
②【设置】需要与采集控制模块建立通信连接，发送指令给模块设置任务，设置成功后显示为【设置成功】状态。

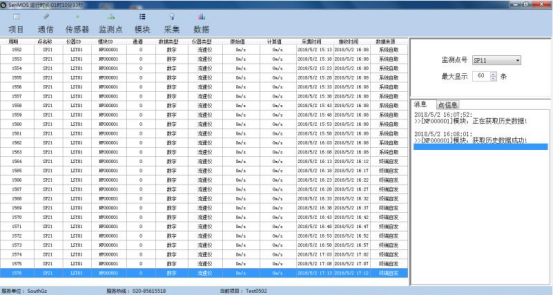

3.6 采集界面
①【主界面】

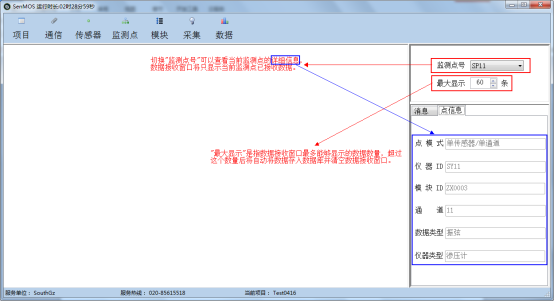

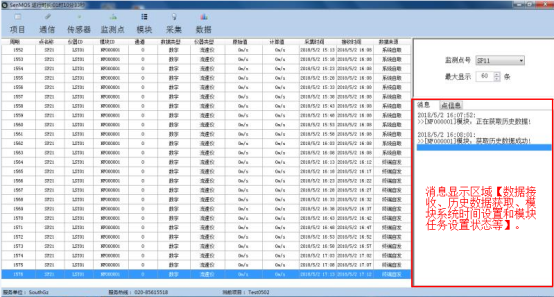

②切换【监测点号】
③【消息显示】
说明：
1.更改监测点信息时，监测点号列表将自动更新；
3.7 数据查看
①【主界面】

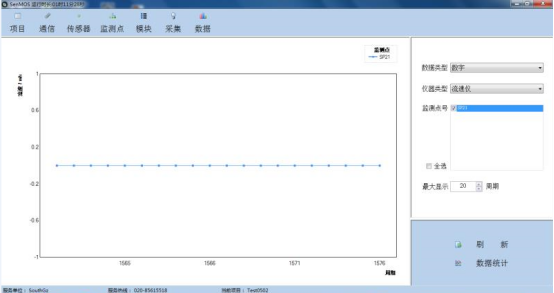

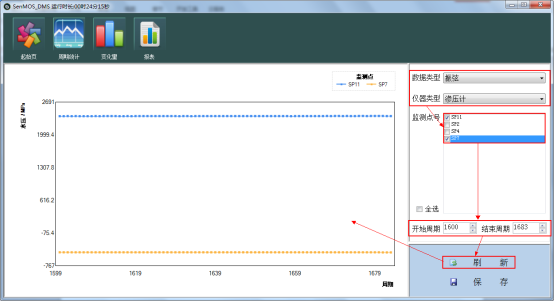

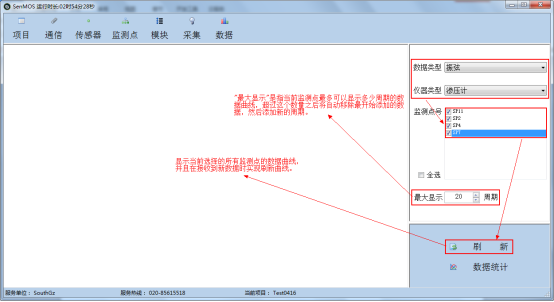

②选择【数据类型】和【仪器类型】->选择【监测点号】->点击【刷新】->【显示数据曲线】
说明：
1.选择【数据类型】和【仪器类型】后，刷新的是当前项目对应已添加的监测点；

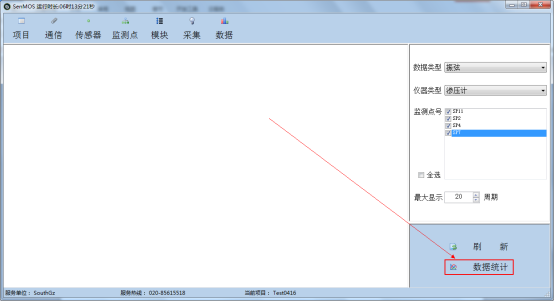

2.点击【数据统计】将启动SenMOS数据管理系统SenMOS_DMS，用于数据统计、曲线查询和报表生成。
第四章 SenMOS_SMS概述
4.1 系统简介
SenMOS_SMS【SenMOS仪器信息管理系统】主要用于录入和管理传感器信息，软件有两种启动方式，具体说明如下：
①点击【仪器目录】
说明：按照如上方法启动软件无需手动修改配置文件。

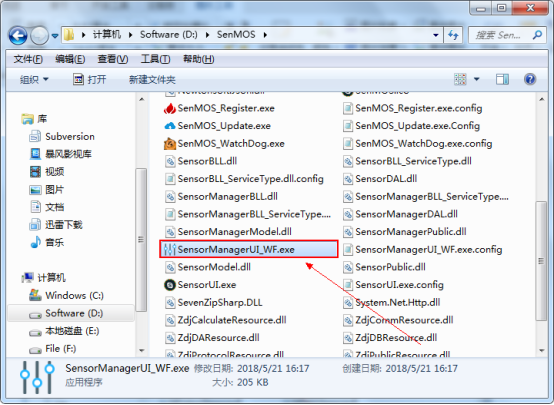

②【SenMOS安装目录】->双击【SensorManagerUI_WF.exe】

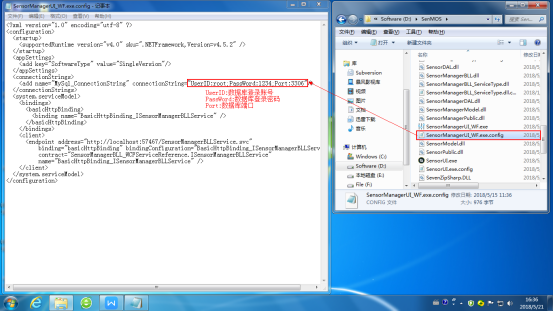

说明：按照如上方法启动软件需要手动修改配置文件。
4.2 基本操作
①【主界面】

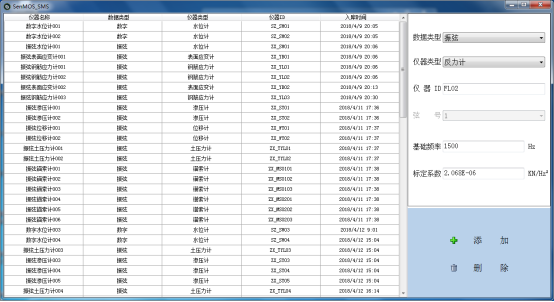

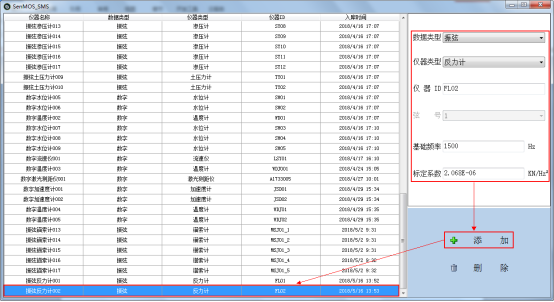

②选择【数据类型】和【仪器类型】->输入【仪器ID】、【弦号】、【基础频率】和【标定系数】->点击【添加】->【仪器信息添加完成】

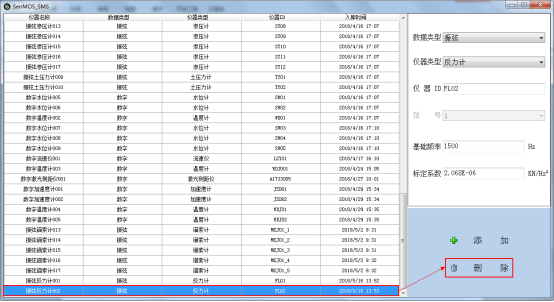

③选择【仪器信息】->点击【删除】->【删除仪器信息】
说明：
1.选择【振弦】时，需要输入【基础频率】和【标定系数】；
2.选择【数字】时，不用输入【基础频率】和【标定系数】；
3.选择【振弦】和【锚索计】时，需要输入【弦号】，不同【弦号】的仪器ID不能更改；
4.选择【组合】无效。
第五章 SenMOS_DMS概述
5.1 系统简介
SenMOS_DMS【SenMOS数据管理系统】主要用于数据统计、曲线查询和报表生成，软件有两种启动方式，具体说明如下：
①点击【数据统计】
说明：按照如上方法启动软件无需手动修改配置文件。

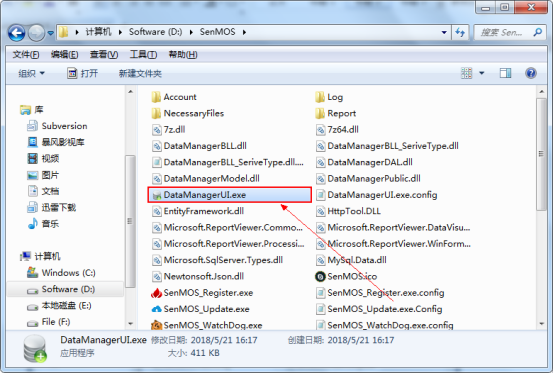

②【SenMOS安装目录】->双击【DataManagerUI.exe】
说明：按照如上方法启动软件需要手动修改配置文件。
5.2 基本操作
5.2.1 起始页
说明：

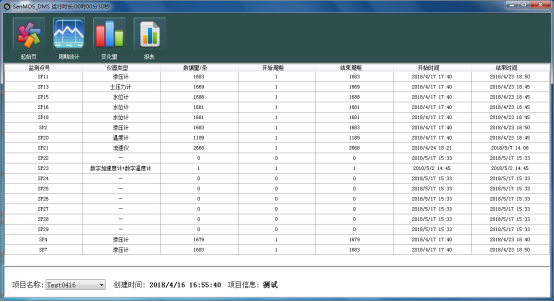

1.【起始页】用于统计查询当前项目监测点的已经监测的历史数据信息；
2.切换【项目名称】，可以查看不同项目的数据统计信息。
5.2.2 周期统计
5.2.2.1 单点多周期

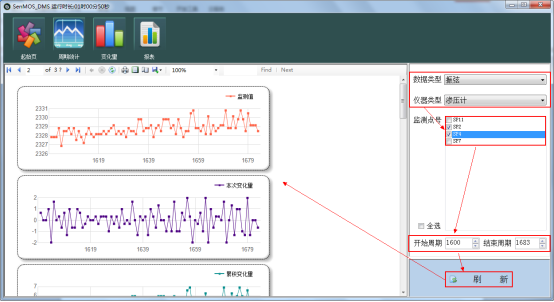

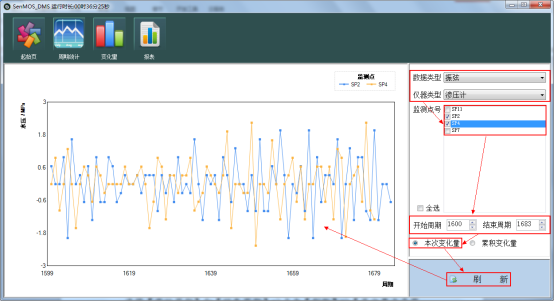

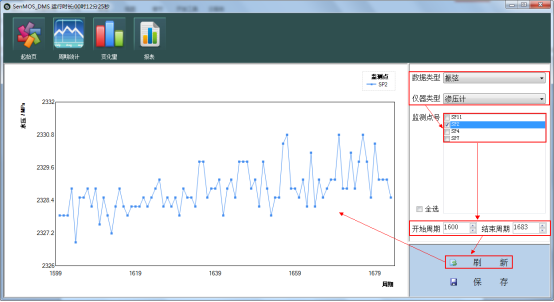

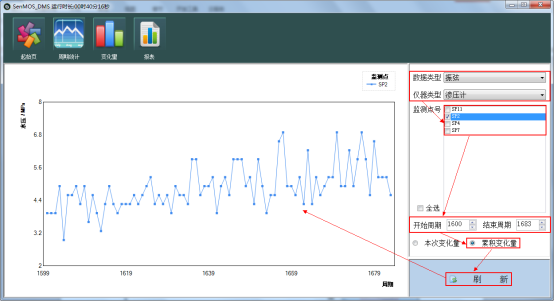

①选择【数据类型】和【仪器类型】->选择【单个监测点】->选择【开始周期】和【结束周期】->点击【刷新】->【显示单点多周期曲线】
5.2.2.2 多点多周期
①选择【数据类型】和【仪器类型】->选择【多个监测点】->选择【开始周期】和【结束周期】->点击【刷新】->【显示多点多周期曲线】
5.2.2.3 文件导出

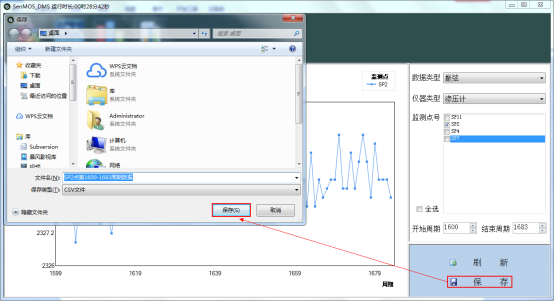

①选择【数据类型】和【仪器类型】->选择【单/多个监测点】->选择【开始周期】和【结束周期】->点击【保存】->【导出单/多个监测点数据文件】
说明：【周期统计】用于查询当前项目监测点的监测数据信息。
5.2.3 变化量
5.2.3.1 本次变化量

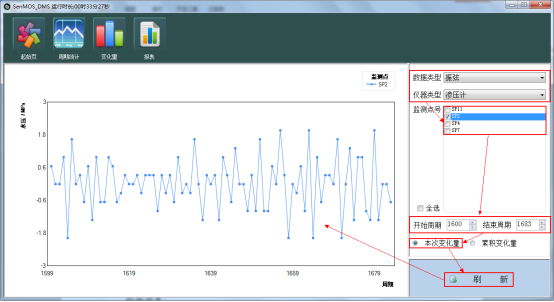

①选择【数据类型】和【仪器类型】->选择【单个监测点】->选择【开始周期】和【结束周期】->选择【本次变化量】->点击【刷新】->【显示单点多周期本次变化量曲线】
②选择【数据类型】和【仪器类型】->选择【多个监测点】->选择【开始周期】和【结束周期】->选择【本次变化量】->点击【刷新】->【显示多点多周期本次变化量曲线】
5.2.3.2 累积变化量
①选择【数据类型】和【仪器类型】->选择【单个监测点】->选择【开始周期】和【结束周期】->选择【累积变化量】->点击【刷新】->【显示单点多周期累积变化量曲线】
②选择【数据类型】和【仪器类型】->选择【多个监测点】->选择【开始周期】和【结束周期】->选择【累积变化量】->点击【刷新】->【显示多点多周期累积变化量曲线】
说明：【变化量】用于查询当前项目监测点的本次变化量和累积变化量信息。

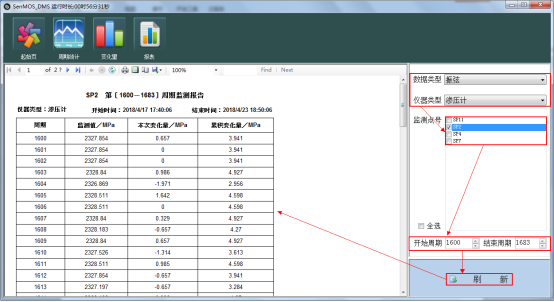

5.2.4 报表
①选择【数据类型】和【仪器类型】->选择【单个监测点】->选择【开始周期】和【结束周期】->点击【刷新】->【显示单点多周期报表】
②选择【数据类型】和【仪器类型】->选择【多个监测点】->选择【开始周期】和【结束周期】->点击【刷新】->【显示多点多周期报表】
③点击【保存】->点击【Excel】、【PDF】或者【Word】->【打印报表】
附录一 配置文件说明

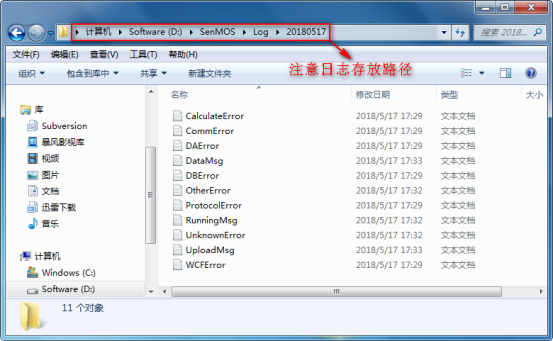

附录二 系统日志说明
11.UploadMsg：数据上传日志。
附录三 MySQL安装教程
①【SenMOS安装目录】->双击【MySQL-5.5.17-Win32.msi】->【安装MySQL数据库】
②【安装教程】
附录四 数据库管理软件安装教程
①【SenMOS安装目录】->双击【NavicatPremium[注册码：NAVM-5ZCW-5PER-KPFT].exe】->【安装数据库管理软件】
②【安装教程】
附录五 软件狗驱动安装教程
①【SenMOS安装目录】->双击【CodeMeter[软件狗驱动].exe】->【安装软件狗驱动】
②【安装教程】
附录六 数据库备份与还原
附录七 软件狗获取授权文件和激活方法
http://39.108.231.58:8083/FileDownLoad/DownLoad?fileName=CodeMeter%E8%8E%B7%E5%8F%96%E6%8E%88%E6%9D%83%E6%96%87%E4%BB%B6%E5%92%8C%E6%BF%80%E6%B4%BB%E6%96%B9%E6%B3%95.docx
附录八 参考资料
①《计算机软件需求说明书编制指南》GB9385-88
②《计算机软件开发规范》GB8566-88
③《变形监测技术与应用》国防工业出版社
④《工程施工监测与数据处理》人民交通出版社
