FMOS扫描程序说明书

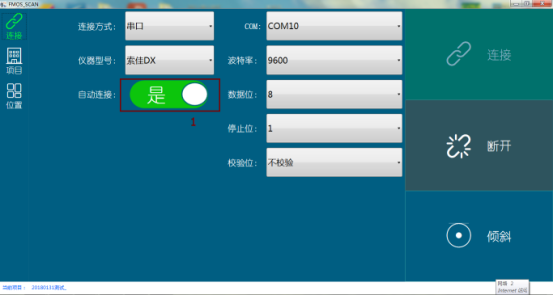

1. 自动连接，指软件打开时，是否自动根据最后一次使用的配置，自动连接全站仪。

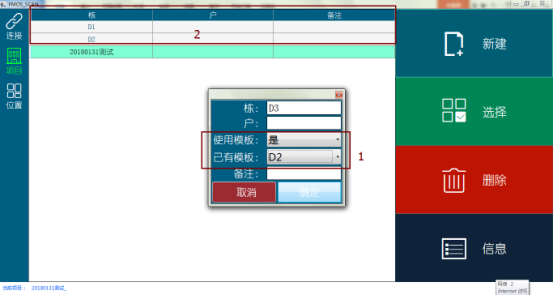

1. 在创建项目的时候，选择“使用模板”，然后选择“已有模板”，能使用已有项目作为模板，套用已有项目的所有信息。

2. 项目之间，“栋”和“户”的组合，是唯一的，两个项目间的栋和户，不能完全相同。

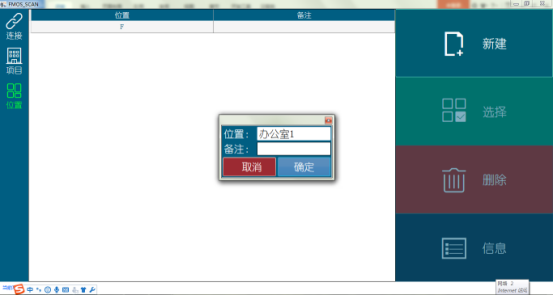

*新建位置，代表在同一个项目中，新建一个“房间”，或者“区域”，以划分数据。

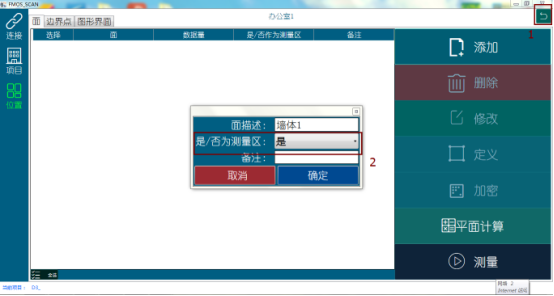

1. 返回按钮，回退到选择位置的界面。

2. “是/否作为测量区”，指的是，如果要扫描墙面，如果墙面上有一窗户不需要扫描，那么，面描述填写为“墙体1窗户”，“是/否作为测量区”，填写为“否”。

*创建完面后，会自动跳出此窗口

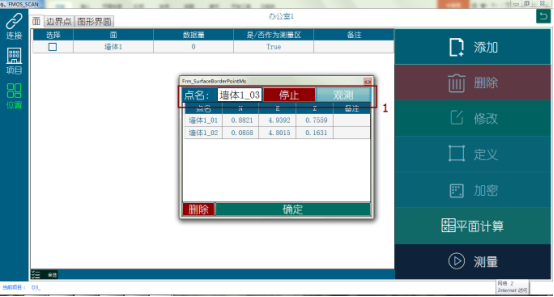

1. 点名，会根据面的名称，自动生成，无需自行填写。

2. 如果面是墙面，那么只需要测量2个点作为边界点；如果面是地面点，或者曲面，那么，需要测量所有边界点（例如：四边形的地面要测量4个点，多边形的表面区域，要根据角数，对应测量多个边界点）。

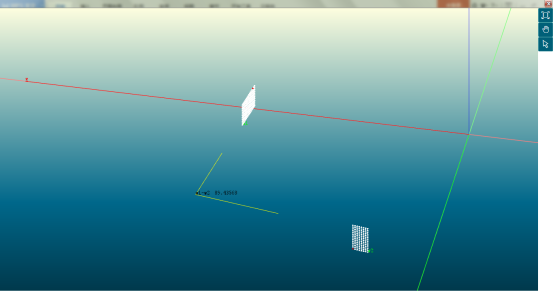

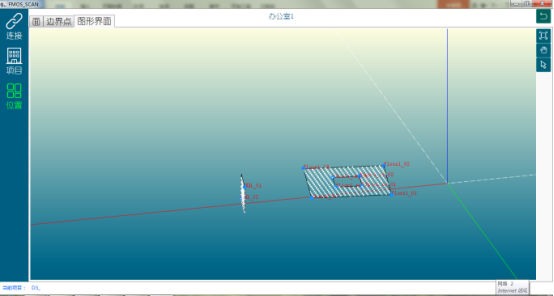

以下是图形界面：

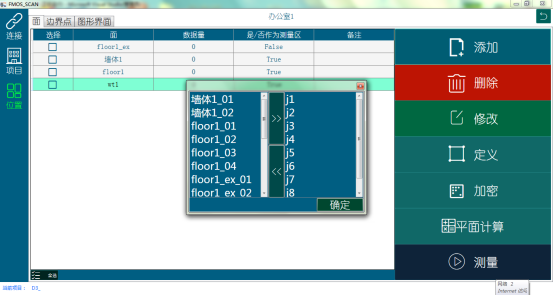

1. 定义，是指在新建面后，可以选择“边界点”，作为一个面的形状区域，以定义一个面。

2. 加密，是指，在扫描曲面时，另外测量一些“边界点”，这些点是曲面的特征点，以便在扫描的时候，能匀称地扫描曲面。

例如：

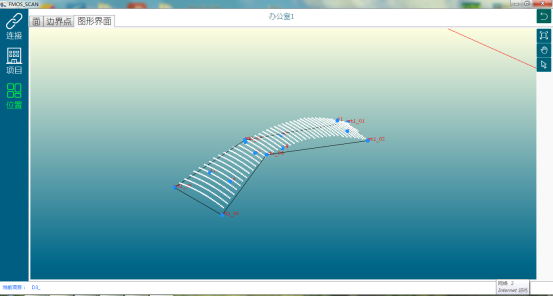

**这是一个有弧度的曲面

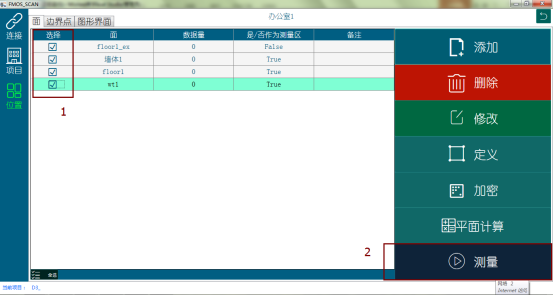

开始测量

1. 勾选要测量的面，可以选择多个

2. 点击“测量”开始扫描。

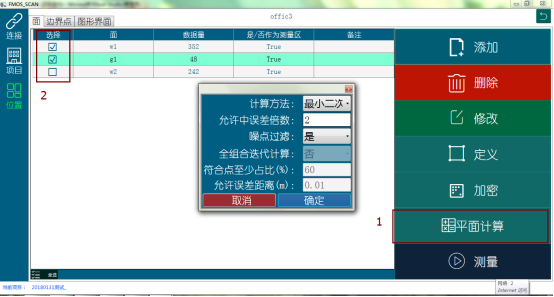

1. 选择要对比的几个面。

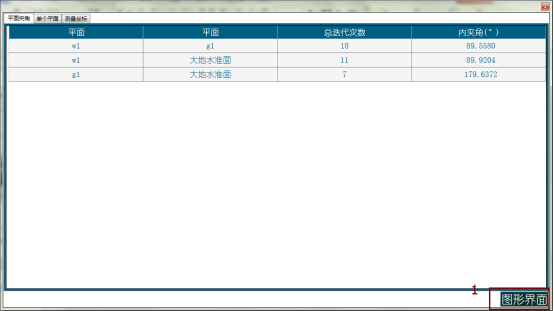

2. 点击“平面计算”，选择合理的计算办法，就能计算面与面之间的角度。

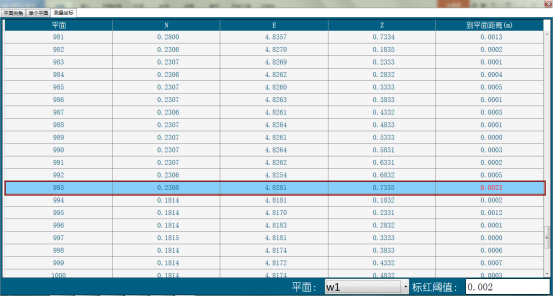

*红色点代表噪点

点击列表上的记录，能让全站仪旋转到这个点的测量位置，并且激光打在这个点上，辅助施工。
